適用范圍：

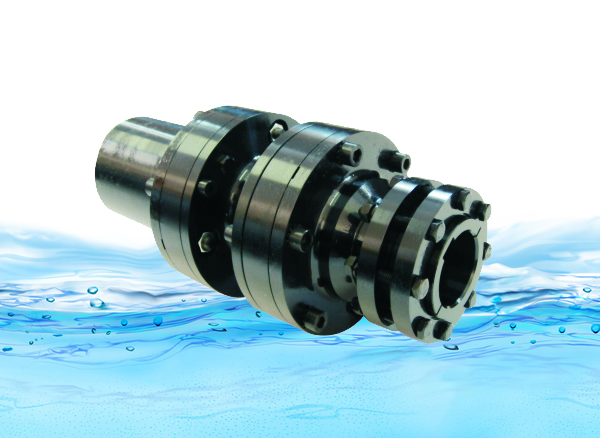

l金屬膜片采用硬化不銹鋼薄片制造，具有彈性好、強度高、耐腐蝕等優點，廣泛用于各種機械裝置的轉矩傳遞，補償制造誤差、安裝誤差，以及溫度等運轉條件的影響引起的軸向、徑向、角向位移。
設計特點：
l膜片結構：可以承受較大的各向位移，吸振、隔振，對中能力強
l集成式設計： 膜片組件、中間節、中間節盤整體集成，安裝、拆卸更容易
l 安全、平穩：傳動平穩，噪音低
l 低附加載荷：與普通聯軸器相比，質量輕，附加于軸的載荷小
l 適于惡劣環境：可用于高低溫等環境
性能參數：
l 公稱扭矩：100N.m~10000N.m
l 許用補償量：軸向1.5mm~7.2mm；角向0.5°~1°
l 許用轉速：3600rpm~7000rpm
材料：
|
半軸節/中間節 |
Q235、45# |
|
膜片 |
1Cr17、0Cr18Ni9 |
|
螺栓 |
40Cr |
|
其他件 |
Q235、45# |
可以提供其它材料，以適應特殊工況；

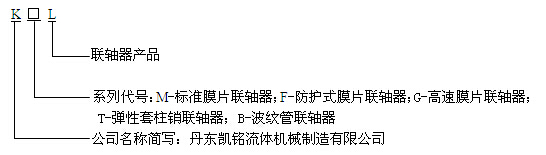

型號說明：
|
